直升机场泛光灯

该产品采用立式安装,发出白色单向恒光,适合应用于表面类直升机场、高架类直升机场或大型平台停机坪提供泛光照明,便于飞行员安全着陆。

关键词:

泛光灯

灯具

机场

led

安装

产品

直升飞机

表面

工作

采用

所属分类:

目视助航灯光系统


产品描述

直升机场LED泛光灯为白色恒光表面立式安装灯具。供直升机场夜间或能见度较差的情况下提供泛光照明,其灯光不得使飞行员感到炫目,降落区不应有阴影,平均照度不低于10Lux,给直升飞机降落提供准确的信息。


产品应用


该产品适用于表面直升飞机停机坪、高架直升飞机停机坪、船上直升飞机停机坪等停机坪,起引导警示直升飞机安全起飞降落的作用。


参考标准


CAAC  AC-137-CA-2015-11               直升机场灯具

ICAO  附件14第II卷第五版           机场设计和运行

FAA   AC150/5390-2B                 直升机机场设计指南


功能特点


● 出光面为PC 材料,具有特别好的抗冲击强度、耐腐蚀、抗UV、热稳定性、阻燃性UL94V0。

● 光源LED,采用进口国际先进的长寿命、低功耗、高效率的芯片封装;同时配备反光碗,照射角度更准确。

● 灯座采用铝合金压铸成型,表面采用喷塑工艺,具有重量轻、防水、抗强震、耐腐蚀等特点。


应用领域


灯具整体高度为16.5cm,完全符合民航对于直升机场立式灯具不高于25cm的要求,极大减少了对航空器可能造成的损害;

灯具自带遮光罩,在保证机场表面照明的情况下,同时不对飞行员造成眩目;

光源可选红外LED,夜视镜兼容,可运用于军事用途。



技术参数



光学参数
光源类型
CREE LED
光源寿命
≥100,000小时
发光颜色
白色
光效
120lm/W
闪光频率
恒光
电气参数
输入电压
110~240VAC, 48VDC, 其他可定制
平均功率
30W
雷击浪涌
IEC61000-4-5 L- N ±3kV
IEC61000-4-5 L- PE ±6kV
IEC61000-4-5 N- PE ±6kV
静电放电
IEC61000-4-2 接触放电8kV
物理参数
材质
主体:不锈钢+表面喷塑
灯罩:PC
灯罩颜色
白色透明
安装尺寸(mm)
Φ140*12
外形尺寸(mm)
230*230*165
产品重量(kg)
2.4kg
产品寿命(年)
≥5
环境因素
环境温度
-40℃ ~ 55℃
储存温度
-55℃ ~ +70℃
环境湿度
0% ~ 95% RH(不结凝)
抗风等级
240Km/h
防护等级
IP66
可选功能
功率
VHF无线远程控制
夜视兼容LED




尺寸图(单位:mm)



a

a

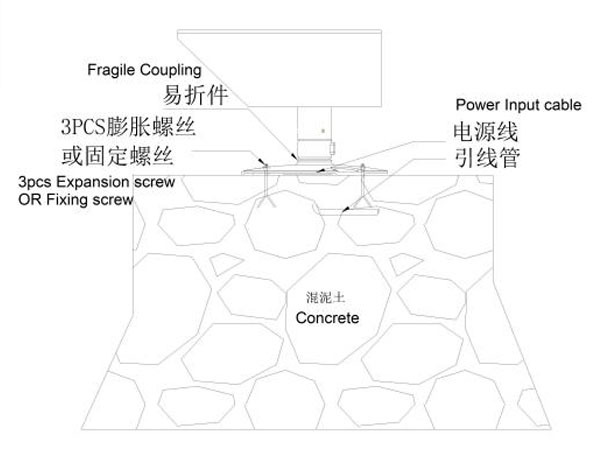

安装示意图



a



接线图

a

安装使用方法



● 在选定的安装位置上采用3颗M10膨胀螺栓固定灯具。

● 接线前,请确认电源电压与灯具电压相同。

● 按照电缆线上标签对应标示正确连接电源线及接地线

● 接好线后,检查接线无误后,方可接通电源,接通电源后,灯开始正常工作。


注意事项


● 使用前请确保电源电压与标示相同。

● 本产品工作时候会有温升,属于正常情况。

● 在产品工作的时候,请勿打开灯体任何部分,防止发生危险。

● 本产品为密封结构,非专业维修人员请勿拆装,一经发现,本公司一律不予保修。

● 在产品工作的时候,请勿水平方向直视灯具,以免损伤眼睛。
